第二部分

三刺激法和光谱光度计分析法的区别

发布日期:2014-07-08 点击:406

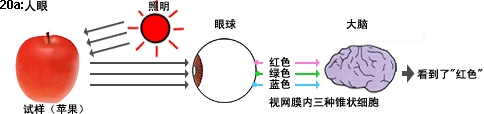

第II部分第2页我们讨论了色谱的颜色(红、橙、黄、绿......)。 对这些颜色中的红、绿、蓝色通常被看作光的三原色。 这是因为人眼具有三种视网膜锥状细胞(色敏感器),它们对这三原色很敏感从而使我们看到颜色。 图19表示根据CIE1931标准观察者定义画出的,与人眼相符的光谱敏感度曲线, 这些被称为配色函数,在红色波长区具有高敏感度,在绿波长区有高敏感度,而在蓝波长区有高敏感度。 我们所看到的颜色,是我们从某物体所收到的光线中不同成分(色刺激)的合成物。

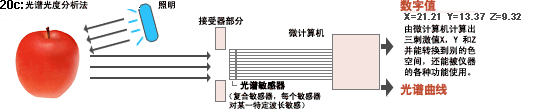

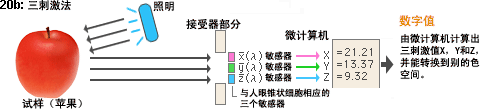

如在图20b中所示,三刺激法利用三个经过过滤的敏感器使具有与人眼相同的灵敏度来测量物体的反射光,从而直接测量三刺激值X,Y和Z。另外图20c中,光谱光度分析法利用复合敏感器(在柯尼卡美能达分光测色计CM-2600d内有40个)来测量物体在每一个波长或每一个窄波长范围内的光谱反射比。 于是该仪器的微计算机根据光谱反射比数据通过积分来计算三刺激值。 对例中所用的苹果,三刺激值为X=21.21, Y=13.37, 和Z=9.32;这些三刺激值于是可用来计算其他色空间如Yxy或L*a*b*中的值。

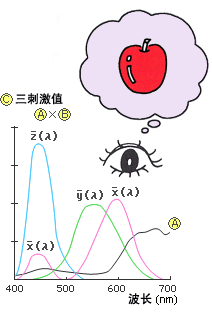

图21表示三刺激值X,Y和Z是如何确定的。 由试样(苹果)反射出来的具有光谱分布特性的光,射到具有光谱灵敏度特性为的敏感器上,敏感器的过滤器把光线按照三原色分隔成三个波长区,而敏感器就输出三刺激值(X,Y和Z)。 因此=~。 在为的三个波长区中的结果表示为 -1: , -2: , 和 -3: 。三刺激值等于在三个曲线中阴影区的积分。
