可见光与反射光油的光学相互作用机制解析

光油作为光学改性材料，通过精准调控可见光的反射、散射和折射行为，实现涂层视觉效果从哑光到高光的连续性调控。

光学作用机理与关键参数

光油的光学调控原理

光油通过高分子树脂的分子结构和填充粒子的协同作用实现对光线的精确控制。当可见光入射时，树脂基体与空气的折射率差决定镜面反射强度，而悬浮在体系中的消光剂（如二氧化硅）产生漫反射。根据米氏散射理论，当消光剂粒径（d）与光波波长（λ）满足d≈λ时，散射效率最高。因此针对可见光中段550nm绿光优化，最佳消光剂粒径控制在0.5-2μm范围。

光油的透明度由吸光系数α和散射系数S共同决定。透明光油要求α<0.01 cm⁻¹且S<10 cm⁻¹，确保90%以上可见光透射。半哑光油通过调整S=20-50 cm⁻¹实现适度散射，全哑光油则需S>100 cm⁻¹形成强烈漫反射。这些参数通过树脂种类、助剂配比和固化工艺精确调控。

光学性能的关键影响因素

基材折射率差异显著影响最终效果。当光油折射率（n₁=1.50）与基材（n₂=1.55）接近时，界面反射损失仅0.04%；若涂于金属基材（n₂=0.82-1.30i），反射率可达50%以上。实际应用中需根据基材光学常数优化配方。

膜厚对光学性能存在阈值效应。当膜厚小于5μm时，无法形成连续膜层导致光泽不均；厚度在10-15μm时光泽度稳定；超过20μm可能引起内部应力影响附着力。最佳膜厚需通过光谱椭偏仪精确测定。

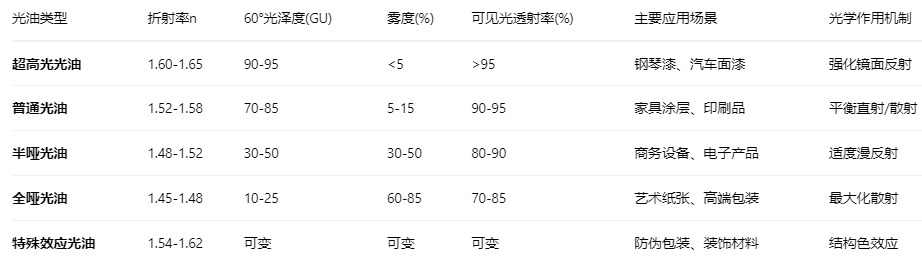

光油类型与光学特性对应关系表

光学性能测量与标准化

光泽度测量标准

光泽度测量遵循ISO 2813标准，规定20°、60°、85°三个测量角度。高光表面（60°光泽>70GU）优先采用20°角，哑光表面（60°光泽<10GU）推荐85°角。测量需控制环境温度23±2℃，湿度50±5%，确保数据可比性。现代光泽度计测量精度达±0.1 GU，台间差≤0.5 GU。

雾度测量依据ASTM D1003，计算散射光通量与总透射光通量比值。优质光油要求雾度值与光泽度匹配，如半哑光油雾度应控制在30%-50%区间。测量时需注意避免环境光干扰，使用积分球确保数据准确。

光学常数标定

专业领域需标定光油的光学常数。采用椭圆偏振仪可同时测得折射率n和消光系数k，精度达0.001。紫外老化试验后，优质光油的n值变化应小于0.01，k值变化小于0.001。这些参数为光学设计提供基础数据。

配方设计与光学调控

树脂体系选择

丙烯酸树脂折射率约1.48，适合配制哑光油；聚氨酯树脂折射率1.55-1.60，适于高光体系；环氧树脂折射率可达1.62，但耐候性较差。通过树脂共混可精确调控折射率，如70%丙烯酸+30%聚氨酯可得折射率1.52的半光体系。

助剂协同作用

消光剂种类影响散射特性。气相二氧化硅（n=1.46）适合哑光体系，滑石粉（n=1.57）用于半光体系，聚合物微球（n=1.50）提供均匀消光。分散剂用量需优化，过量会导致折射率匹配降低消光效率。流平剂控制表面张力，影响镜面反射质量。
