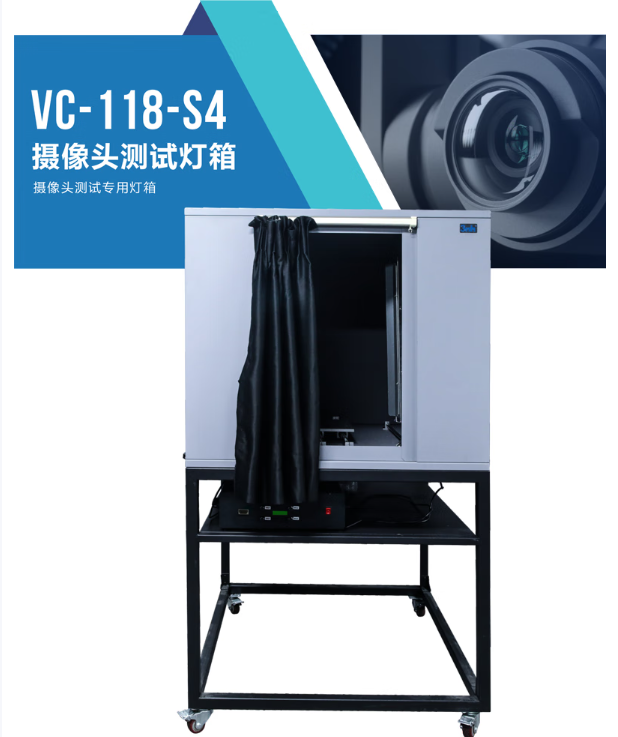

摄像头测试灯箱VC-118-S4：摄像头测试不踩坑

你有没有想过：手机厂商宣传的一亿像素、暗光增强、超广角，这些参数是怎么测出来的？总不能拿着手机去大街上随便拍几张就算合格吧。实际上，每一颗摄像头在出厂前，都要进入一个特殊的“小黑屋”完成一系列标准化测试。VC-118-S4就是这样一款专为摄像头测试设计的灯箱。今天带你看看它到底长什么样、能干什么。

一、它解决了一个什么核心问题？

测试摄像头，需要三个条件：可控的光照、标准的测试图卡、可重复的拍摄距离。如果每次测试环境不一致——今天光线亮一点、明天图卡歪一点、后天摄像头远一点——得到的数据就没法对比。VC-118-S4把所有变量锁死在一个箱子里：光照均匀可调、图卡固定、摄像头可以在滑轨上精确移动，从而实现对不同视场角、不同照度下的成像质量进行标准化评估。

二、它的几个关键设计

移动滑台：一个滑轨搞定不同视场角

摄像头模组有不同视场角（FOV）。广角镜头拍得宽，长焦镜头拍得窄。如果用同一张图卡测试不同FOV的摄像头，通常需要更换图卡或改变摄像头距离。VC-118-S4内置了移动滑台，摄像头可以前后移动，改变到图卡的距离。距离越近，拍摄到的图卡范围越大，适合测广角；距离越远，范围越小，适合测长焦。同一张图卡，通吃。

可调光源：照度、色温、角度都能调

灯箱内部左右各安装一块LED光源灯板，三个指标可调：照度——通过旋钮调节亮度，模拟从暗光到强光的环境；色温——内置标准色温LED（通常为6500K或5000K），稳定且无频闪；照射角度——灯板可以前后移动、左右旋转，拧松蝶形螺母调节角度，拧紧固定。目标是让背板上的图卡获得尽可能均匀的光照，避免中间亮、四周暗。

黑色布帘：隔绝外界干扰

箱体窗口处安装了黑色布帘，工作时拉上，内部形成一个暗室。外界杂散光进不来，测试结果不会受车间灯光或窗外日光的影响。同时布帘开启关闭很方便，放图卡、调摄像头都很顺手。

中性色箱体：减少反射干扰

箱体表面为中性灰色（通常接近Munsell N5~N7），不会给图卡引入额外的颜色偏差。这是专业光学测试设备的标配——内部不能有任何鲜艳或反光的颜色。

三、它主要用于测试哪些指标？

VC-118-S4适用于摄像头模组、手机、车载摄像头、安防摄像机等产品的研发和生产测试，可以配合不同测试图卡完成以下项目：

分辨率：用ISO 12233标准图卡，测试中心与边角的解析力。

色彩还原：用24色卡，分析白平衡和色彩偏差。

畸变：用棋盘格或方格图卡，评估广角镜头的桶形/枕形畸变。

均匀性：用均匀灰卡，检测镜头暗角（Shading）和光照均匀度。

噪声：在不同照度下拍摄灰卡，评估信噪比。

因为光源可调、距离可控，上述测试都可以在完全相同的条件下重复进行，保证了批次间的一致性。

四、和普通对色灯箱有什么区别？

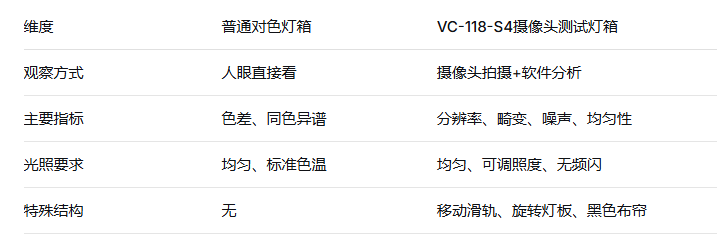

普通对色灯箱（比如T60系列）是用来“看颜色”的，主要给人眼判断色差。而VC-118-S4是用来“拍图卡”的，给摄像头模组做成像测试。两者核心差异：

五、使用时的几点注意事项

灯板位置要调整：装好图卡后，点亮光源，观察图卡表面是否有明显的光斑或暗区。通过前后移动、旋转灯板，使光照尽可能均匀。可以用照度计在九个点测量，偏差控制在10%以内。

滑轨锁定：摄像头移动到所需距离后，务必锁紧滑轨，避免拍摄过程中松动。

布帘要拉好：即使车间照明不亮，也要拉上黑布帘。杂散光会严重干扰低照度测试，比如暗光噪声测试。

图卡贴紧背板：图卡应平整贴在灯箱背板上，不能有褶皱或翘起。必要时使用磁吸或双面胶固定。

定期清洁：灯箱内壁、灯板、布帘上的灰尘会改变反射特性，建议每月用无尘布擦拭一次。

六、一句话总结

VC-118-S4不是给人“看颜色”的，而是给摄像头“考试”的。它通过移动滑台、可调光源、中性内壁和遮光布帘，为摄像头模组提供了一个可重复、可量化的测试环境。如果你在手机厂、相机模组厂或车载影像行业工作，这个“小黑屋”大概率是你每天都要打交道的设备。

下次拿起手机拍照时不妨想想：你看到的每一张照片背后，可能都经过了这个灯箱里无数次的“考前模拟”。
