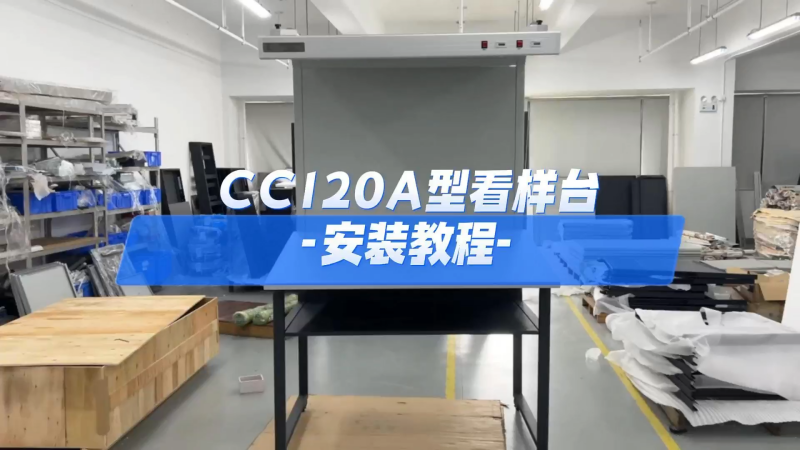

CC120-A型标准看样台安装教程详解（分步演示）

CC120-A型标准看样台采用模块化设计，安装简便。请按以下步骤操作，建议两人协同，约10分钟即可完成。

安装准备

清点配件：左右侧支架、后挡板、储物板、桌面板、左右上支架、背板、上挡板（2件）、光源箱及配套螺丝包。准备十字螺丝刀。

底座组装

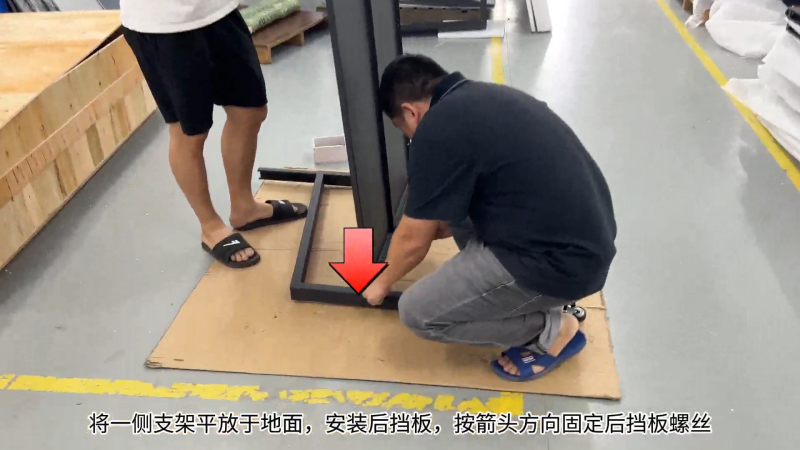

将一侧支架平放于地面，安装后挡板，按箭头方向固定后挡板螺丝。

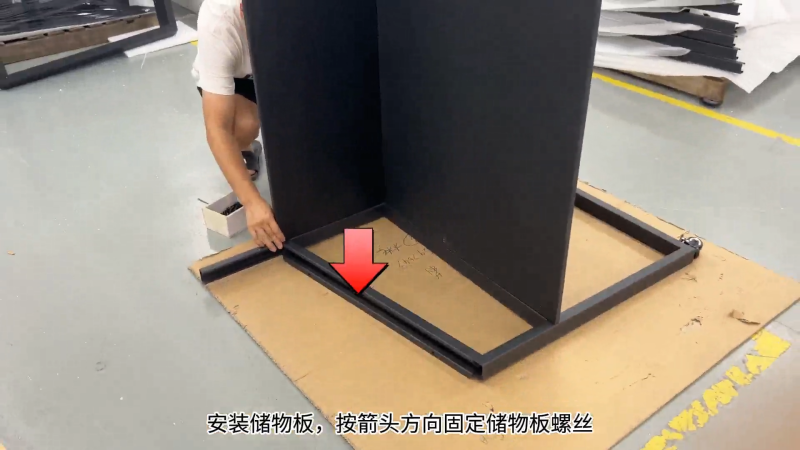

安装储物板，按箭头方向固定储物板螺丝。

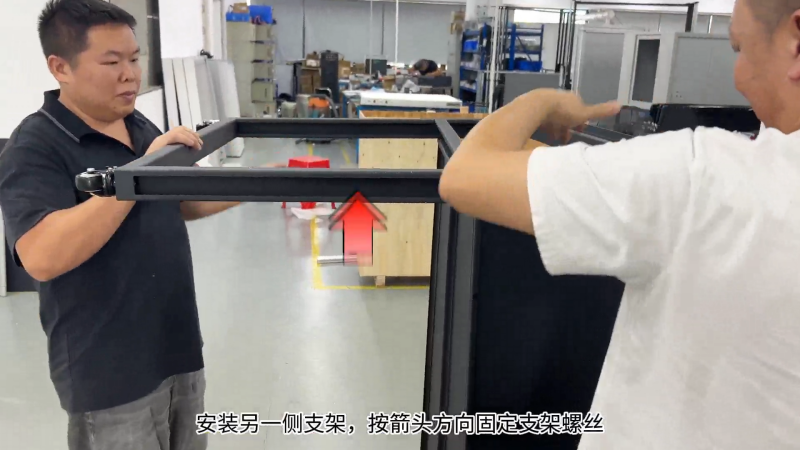

安装另一侧支架，按箭头方向固定支架螺丝。

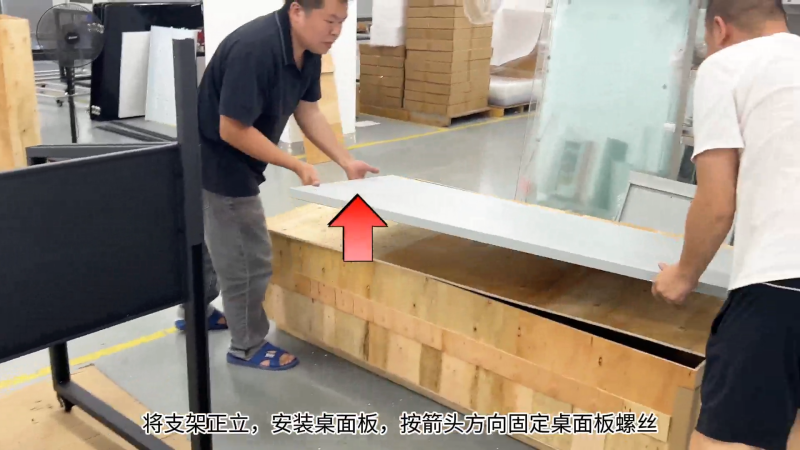

将组装好的支架整体正立放置，安装桌面板，按箭头方向固定桌面板螺丝。

上支架安装

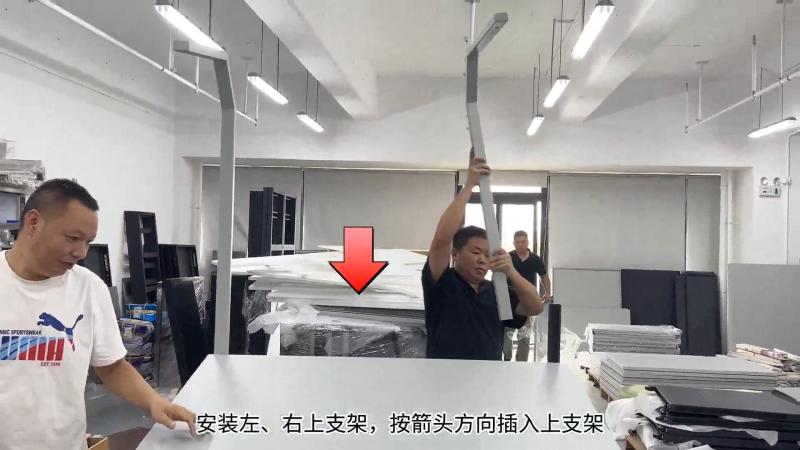

安装左右上支架，按箭头方向垂直插入底座对应孔位，确保插到底部。

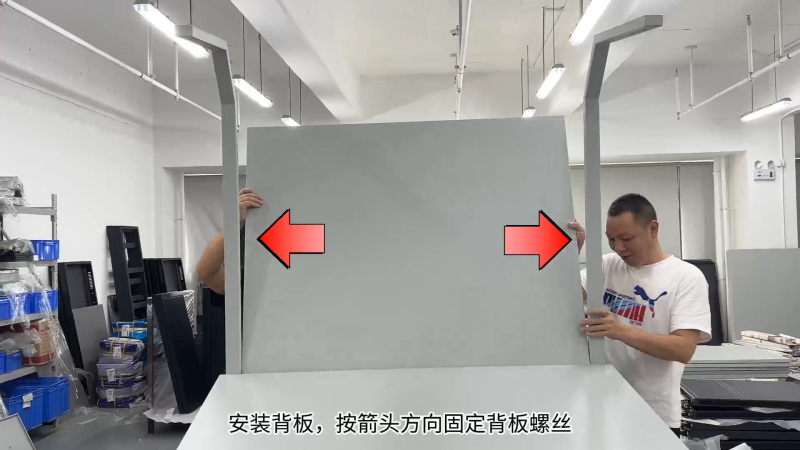

安装背板，按箭头方向固定背板螺丝。

上挡板与光源箱安装

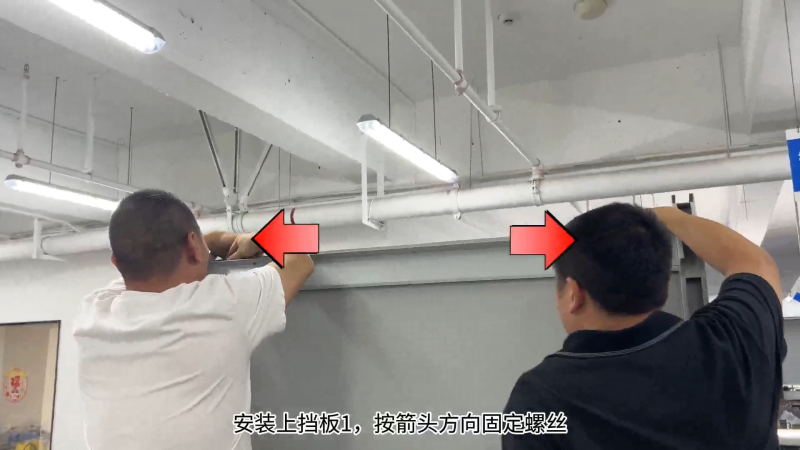

安装上挡板一，按箭头方向固定螺丝。

安装上挡板二，按对应孔位固定螺丝。

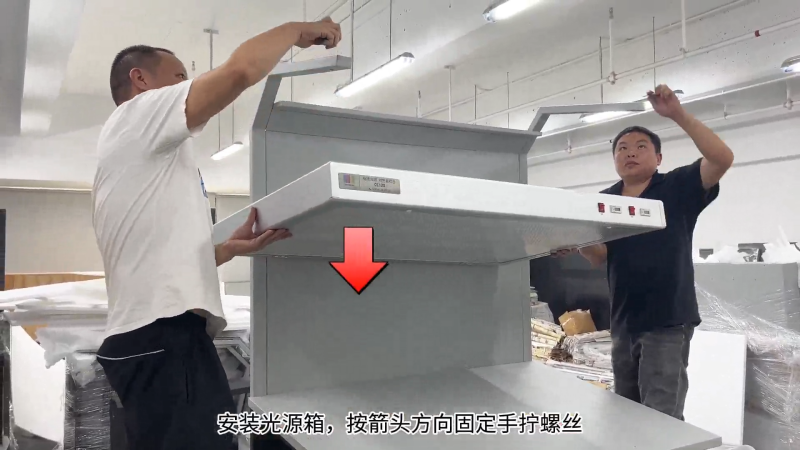

将光源箱放置于顶部，按箭头方向固定手拧螺丝。

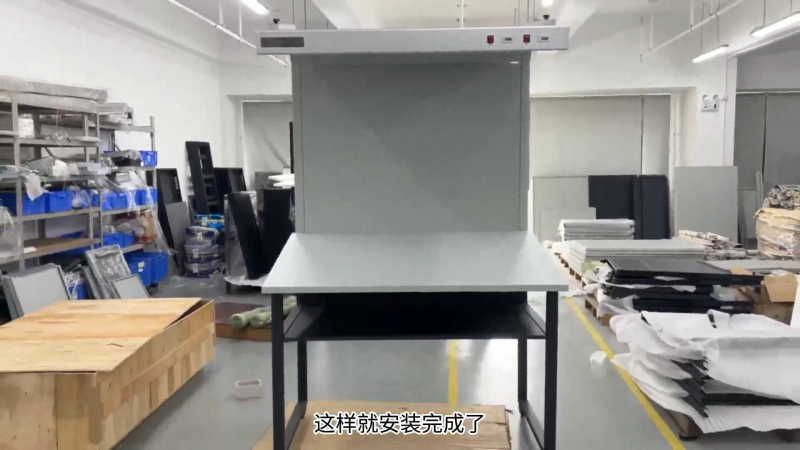

收尾检查

全部螺丝紧固后，检查各连接处是否稳固。接通电源即可使用。如遇安装问题，请联系三恩时技术支持。
