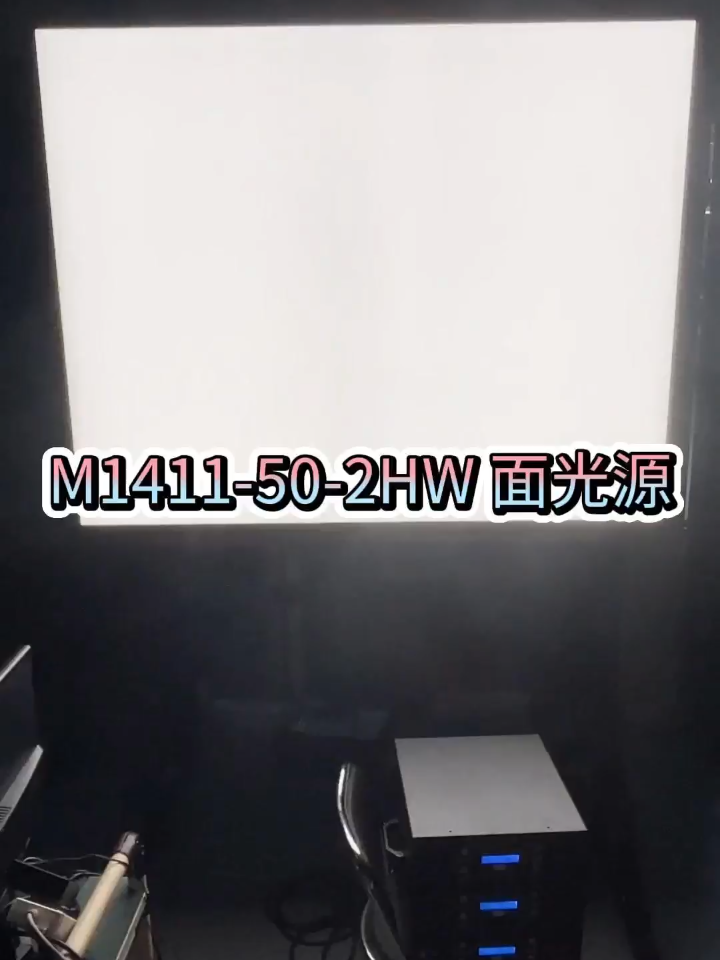

镜头评测专用标准光源——M1411-50-2HW透射式面光源

在摄像头模组、安防监控、车载镜头、手机镜头等成像设备的研发与质检环节中，标准光源是保证测试结果准确性和可重复性的基础条件。无论是分辨率测试、暗角检测、白平衡校准，还是红外成像评估，都需要一个稳定、均匀、可复现的照明环境。天友利M1411-50-2HW透射式面光源，正是为镜头成像检测专业打造的一站式标准光源解决方案。

一、为什么镜头测试需要专业面光源？

镜头成像质量测试涉及多项关键指标：分辨率、对比度、畸变、色彩还原、亮度均匀性、动态范围、信噪比等。这些测试通常需要将测试图卡置于光源前方，通过镜头成像后进行分析。如果光源的色温不稳定、照度不均匀或存在频闪，测试结果就会出现偏差，导致不同批次、不同实验室的数据无法对比。

更重要的是，现代成像设备不仅要在可见光下工作，还需要在红外波段成像。安防监控的夜间模式、车载镜头的夜视功能、手机镜头的暗光拍摄——这些场景对850nm和940nm红外光源有着明确的需求。M1411-50-2HW将可见光标准光源与双红外光源集成于一体，为镜头画质与红外成像提供一站式测试环境。

二、M1411-50-2HW的核心技术优势

5000K标准可见光，精准还原色彩

M1411-50-2HW的可见光部分采用5000K标准色温，符合镜头评测领域对标准光源的通用要求。5000K色温接近正午日光，是国际通用的色彩评价基准色温之一。稳定的色温确保镜头在色彩还原、白平衡、动态范围等测试中获得一致的光照条件。

850nm+940nm双红外光源，覆盖主流夜视波段

安防监控和车载镜头普遍采用850nm或940nm红外LED进行夜视补光。M1411-50-2HW同时配备850nm和940nm双红外光源，一台设备即可覆盖两种主流红外波段的测试需求。红外辐照度最高可达3000μW/cm²，满足不同灵敏度等级镜头的测试要求。

照度0-1500Lx连续可调，适配多种测试场景

从低照度下的信噪比测试到高照度下的动态范围评估，不同测试项目对光照强度的要求差异很大。M1411-50-2HW支持照度0-1500Lx连续可调，用户可根据具体测试需求灵活调节光照强度。

透射面均匀度≥91%，消除局部暗角干扰

照度均匀度是评价面光源品质的核心指标。如果光源表面不同位置的亮度差异过大，镜头测试中的暗角（Lens Shading）和色彩均匀性（Color Shading）数据就会受到干扰。M1411-50-2HW的透射面均匀度达到91%以上，有效消除了局部暗角对测试结果的干扰。

无频闪高亮度，色温恒定

频闪会导致图像传感器在不同扫描行接收到不同的光能量，严重影响动态范围和信噪比的测试准确性。M1411-50-2HW采用无频闪设计，配合高亮度、色温恒定的LED光源，为精密测试提供稳定可靠的照明条件。

千赫兹频率可调，适配不同帧率摄像头

不同摄像头的帧率各异，光源的调制频率需要与摄像头的曝光时间匹配，以避免出现滚屏条纹等干扰。M1411-50-2HW支持千赫兹级别频率调节，可适配不同帧率摄像头的测试需求。

三、应用场景与使用方式

镜头画质测试：配合分辨率测试卡、灰阶卡、色彩还原卡等图卡，在标准光源下完成镜头MTF、分辨率、动态范围、色彩还原等核心指标的评估。

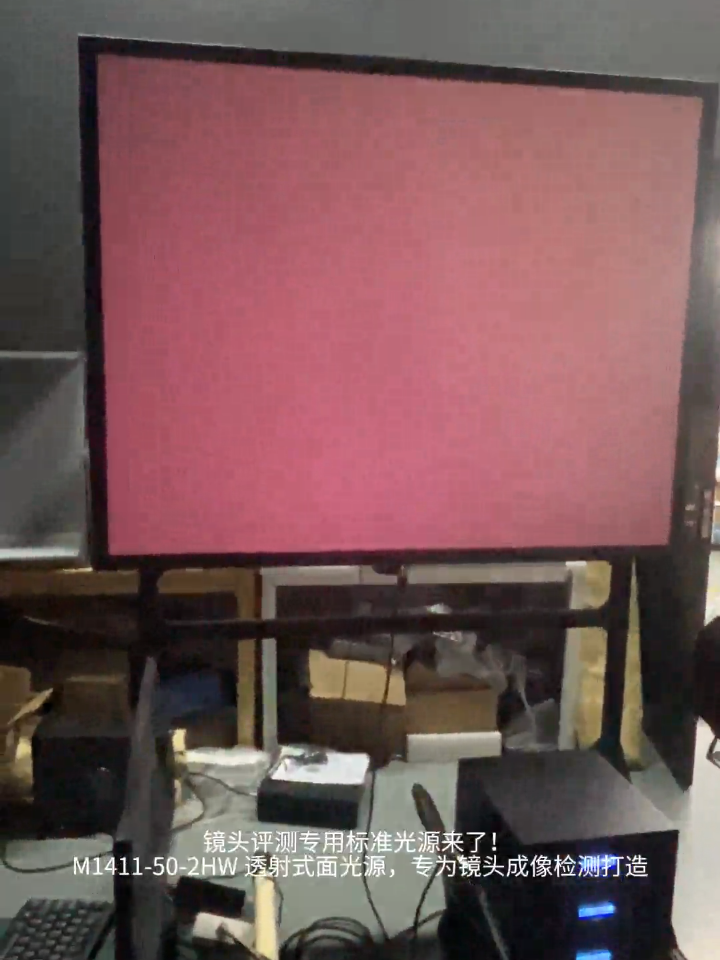

红外成像测试：切换至850nm或940nm红外光源，测试镜头在夜视模式下的成像质量、红外补光均匀性和感光灵敏度。

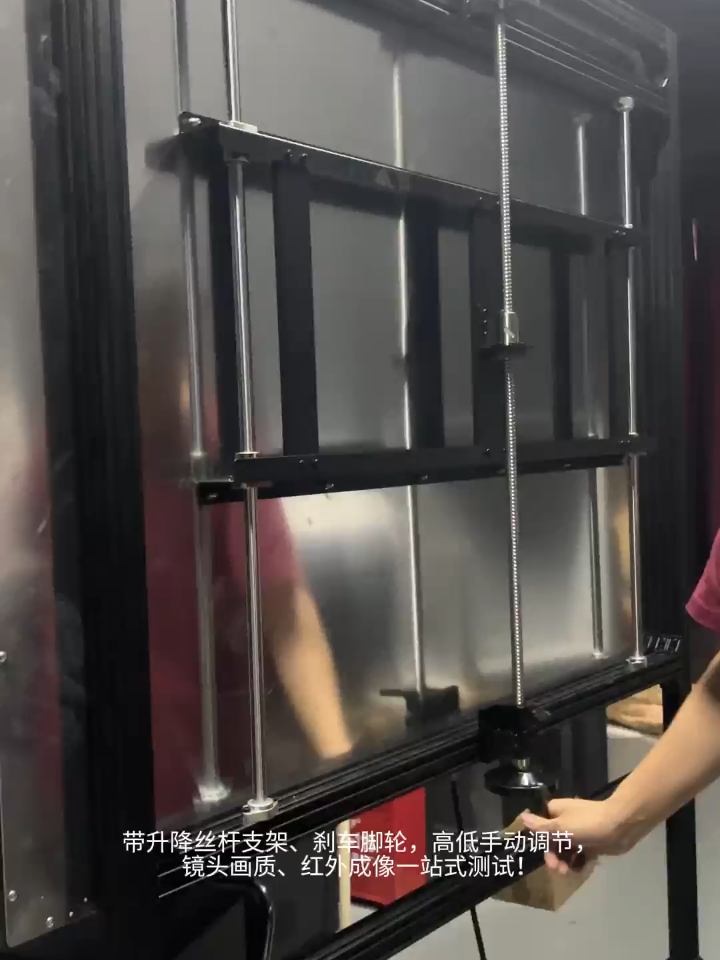

升降丝杆与刹车脚轮，灵活调节：M1411-50-2HW配备升降丝杆和支架刹车脚轮，光源高度可手动调节，方便不同尺寸的镜头测试台架适配。脚轮带刹车功能，定位后稳固不滑动。

四、总结

M1411-50-2HW透射式面光源将5000K标准可见光、850nm/940nm双红外光源、0-1500Lx连续可调照度、≥91%透射面均匀度、无频闪设计、千赫兹频率可调等核心功能集成于一体，为镜头成像质量测试提供了专业、稳定、一站式的标准光源解决方案。无论是实验室研发、产线质检还是第三方检测机构，M1411-50-2HW都能满足从可见光到红外波段的多样化测试需求。
