反射灯箱和透射灯箱有什么区别？

在标准光源箱和影像测试设备中，反射灯箱和透射灯箱是两种常见的照明方案。名字听起来差不多，但用法完全不同。选错了，测试结果可能对不上。

一、光路方向不同

反射灯箱的光源从前方照射样品表面，光线打到样品后反射回来，进入人眼或相机。观察的是样品反射的光。

透射灯箱的光源在样品后方，光线穿透样品后进入人眼或相机。观察的是透过样品的光。

简单说：反射看“表面”，透射看“透光”。

二、适用样品不同

反射灯箱适用于不透明样品。纺织品面料、印刷品、塑料色板、五金喷涂件、纸张——这些材料的光线反射特性决定了它们的颜色外观。反射灯箱就是模拟日常观察这些样品时的照明条件。

透射灯箱适用于透明或半透明样品。薄膜、玻璃、显示屏、光学镜片、液体、透射式测试卡——这些材料需要光线穿过才能呈现颜色和透光特性。透射灯箱为这些样品提供背光照明。

三、测量指标不同

反射灯箱配套色差仪或分光测色仪，主要测量：

反射色：L*a*b*值、色差ΔE、白度、黄度

表面光泽度

印刷品的密度、网点增大、叠印率

透射灯箱配套透射测量设备，主要测量：

透射色：透过率、雾度、色度

透射光谱曲线

防透视指数（纺织品）

影像测试卡的均匀背光

四、典型应用场景

反射灯箱的典型应用：

纺织印染：面料对色、色牢度评定

印刷包装：印品颜色比对、密度检测

塑胶五金：注塑件、喷涂件色差管控

涂料油墨：色板、涂层颜色评价

透射灯箱的典型应用：

光学薄膜：透光率、雾度检测

显示屏：亮度均匀性、色度测试

汽车玻璃：可见光透射比、防透视

影像测试：透射式测试卡的背光照明

纺织轻薄面料：防透视指数测量

五、为什么容易混淆？

两者容易混淆，是因为有些标准光源箱同时具备反射和透射功能。比如天友利CC120看样台，主要是反射看样，但也可以搭配透射组件实现透射观察。三恩时部分分光测色仪支持反射和透射双模式，一台仪器覆盖两种测量需求。

还有一种情况：影像测试中，透射灯箱为测试卡提供背光，摄像头拍摄透射卡；而反射灯箱为不透明测试卡提供前光照明。两者都是“灯箱”，但光路方向相反。

六、选型时看什么？

看样品：不透明样品选反射灯箱，透明/半透明样品选透射灯箱。

看指标：测反射色、色差、密度选反射；测透过率、雾度、防透视选透射。

看标准：客户或行业标准指定了测量方法，按标准选。比如GB/T 2410测塑料透光率和雾度，用的是透射法；GB/T 42698测防透视指数，用色度仪背衬黑白板，属于反射测量范畴。

看配套：反射灯箱通常配色差仪、分光测色仪；透射灯箱通常配雾度计、透过率仪、透射式分光测色仪。

七、相关方案

三恩时及旗下天友利提供多种反射和透射照明方案：

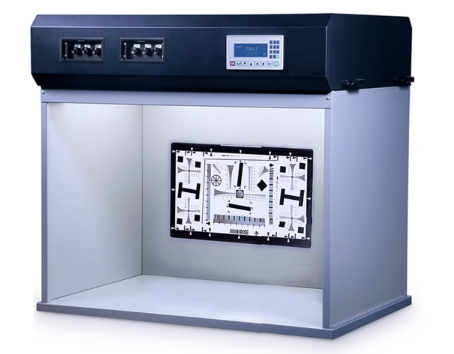

反射类：CC120系列标准看样台、T60/P60系列标准光源箱，为纺织、印刷、塑胶等行业提供标准化的反射对色环境。

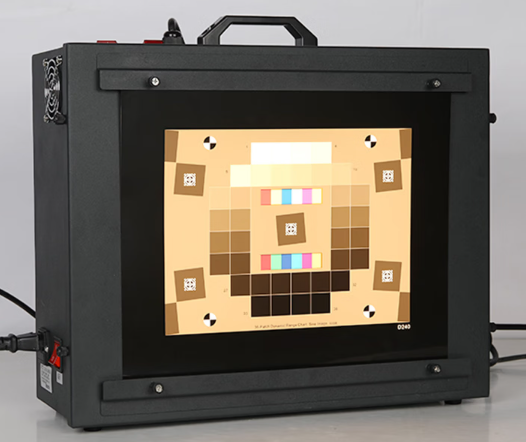

透射类：PZ5045-65拍照灯箱、T4B-5000面光源等，为影像测试、薄膜检测提供均匀透射照明。

测量设备：TS7700、YS6060等分光测色仪支持反射和透射双模式；YH1600、KS1310等雾度计支持透射测量，可测透光率和雾度。
